Description

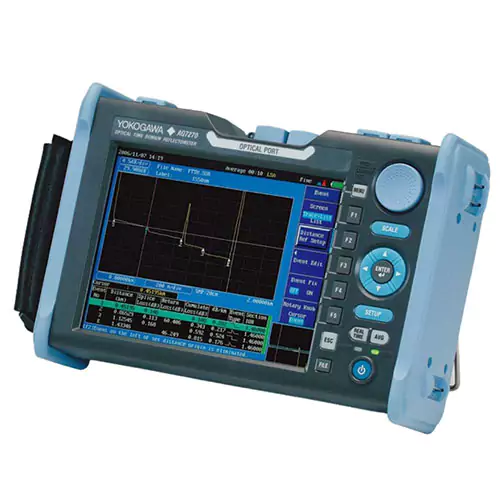

Yokogawa AQ7280
Handheld Optical Time Domain Reflectometer with 1310/1550 nm wavelength and 38/36 dB dynamic range (single-mode).
Yokogawa AQ7280 Optical Time Domain Reflectometer dengan modul AQ7282A adalah OTDR genggam yang berfungsi penuh dengan rentang dinamis tinggi dan zona mati pendek. Reflektometer dirancang untuk membantu teknisi lapangan melakukan pengukuran yang cepat dan tepat serta memenuhi berbagai kebutuhan pengujian dan pengukuran dalam menganalisis jaringan optik dari akses ke inti.
Fitur dan Keuntungan
- Perangkat genggam yang ringkas dan ringan.
- Desain yang kuat untuk beroperasi di bawah kondisi yang keras.
- Sistem operasi yang andal menjamin stabilitas.
- Pengoperasian dengan layar sentuh multisentuh dan tombol hard-key.
- Pengukuran sepenuhnya otomatis dan laporan analisis yang mudah dibaca.
- Waktu mulai yang singkat.
Spesifikasi
Optical Time Domain Reflectometer | |
---|---|
Wavelength | 1310/1550 nm (± 25 nm) |
Dynamic range | 38/36 dB |
Applicable fiber | Single-mode (ITU-T G.652) |
Event dead zone | 0.6 m (max.) |
Attenuation dead zone | 3.5/4 m |
Distance range, km | 0.2, 0.5, 1, 2, 5, 10, 20, 30, 50, 100, 200, 300, 400, 512 |
Pulse width, ns | 3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000, 5000, 10000, 20000 |
Horizontal Axis Parameters | |
Sampling resolution | 2 cm, 5 cm, 10 cm, 20 cm, 50 cm, 1 m, 2 m, 4 m, 8 m, 16 m, 32 m |
Readout resolution | 1 cm (min.) |
Sampling Points | Up to 256000 |
Group refractive index | 1.30000 to 1.79999 (in 0.00001 steps) |
Vertical Axis Parameters | |
Vertical axis scale | 0.2 dB/div, 0.5 dB/div, 1 dB/div, 2 dB/div, 5 dB/div, 7.5 dB/div |
Readout resolution | 0.001 dB (Min.) |
Data Storage | |
File Formats | Read: SOR, CSV, SET, BMP, JPG, CFG, PDF Write: SOR, SET |
Storage Capacity | Internal: ≥1000 waveforms; External: USB memory, SD card |
General | |
Display | 8.4-inch color TFT LCD (800 × 600) Multi-touch capacitive touchscreen |
Power supply | Battery: Lithium-ion, 10 hours of continuous measurement |
Recharge time | 6 hours |
Interface | USB 2.0 × 3 (TYPE A × 2, TYPE B (mini) × 1), Ethernet (10/100BASE-T) × 1 – optional, SD card slot × 1 |
Operating Temperature | −10°C to 50 °C |
Size | 287 × 210 × 80 mm |
Weight | 2.2 kg |
Paket Standard
- Yokogawa AQ7280 Optical Time Domain Reflectometer Mainframe – 1 pc.
- Yokogawa AQ7282A Optical Time Domain Reflectometer Module – 1 pc.
- Battery pack – 1 pc.
- Carrying strap – 1 pc.
- CD with Software – 1 pc.
- User Manual – 1 pc.
Additional Information
Weight : 3 kg
